产品型号：XD371X
公称通径：DN50~DN600(2"~24")
公称压力：PN16
工作温度：0℃~85℃
适用介质：水及泡沫混合液
阀体材质：球墨铸铁
产品概述
蜗轮消防信号对夹蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。

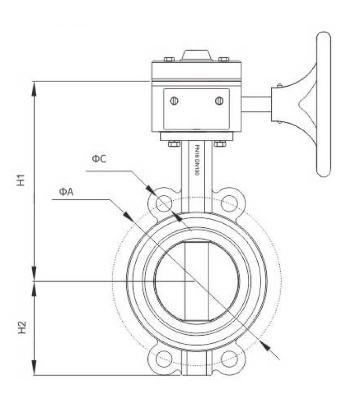

主要外形连接尺寸
|
型号 |
DN |
ΦA-ΦC |
L |
H1 |
H2 |
|
ZSXDF 7-Q-50-XD371X |
50 |
110-16 125-16 |
42 |
215 |
70 |
|
ZSXDF 7-Q-65-XD371X |
65 |
145-18 |
44 |
220 |
75 |
|
ZSXDF 7-Q-80-XD371X |
80 |
160-18 |
46 |
229 |
90 |
|
ZSXDF 7-Q-100-XD371X |
100 |
180-20 |
52 |
244 |
105 |
|
ZSXDF 7-Q-125-XD371X |
125 |
210-24 |
54 |
257 |
115 |
|
ZSXDF 7-Q-150-XD371X |
150 |
240-25 |
55 |
271 |
131 |
|
ZSXDF 7-Q-200-XD371X |
200 |
393-23 305-23 |
60 |
304 |
175 |
