产品型号：ZSFM
公称通径：DN100-200
额定工作压力：1.6MPa
密封试验压力：3.2MPa
连接方式：法兰连接
结构形式：杠杆式
**小工作压力：0.25MPa
工作环境温度：4℃～70℃
电磁阀工作电源：DC24V 0.5A
产品概述
雨淋报警阀（法兰）由雨淋阀、水力警铃、防复位阀、电磁阀和控制腔供水管路、雨淋报警阀开启管路、报警管路、排水管路、压力表等部件组成。在自动喷水灭火系统中，雨淋阀应用广泛，大量应用于开式系统如雨淋系统、水幕系统、水喷雾灭火系统。也可以用于闭式系统，如预作用系统。
产品特点
该阀中有控制腔、供水腔和系统腔。依靠隔膜封住供水腔压力水，控制腔的加压和泄压改变隔膜位置，从而开启或关闭雨淋报警阀。电磁阀动作或打开紧急启动球阀都可以启动报警阀。防复位阀的作用是当控制腔泄压雨淋报警阀开启后，封住控制腔进水通道，防止因控制腔增压雨淋报警阀复位断水，雨淋报警阀需关闭时，打开控制腔进水通道补压，使隔膜复位。防止雨淋报警阀伺应状态时因水压波动开启造成误喷事故。

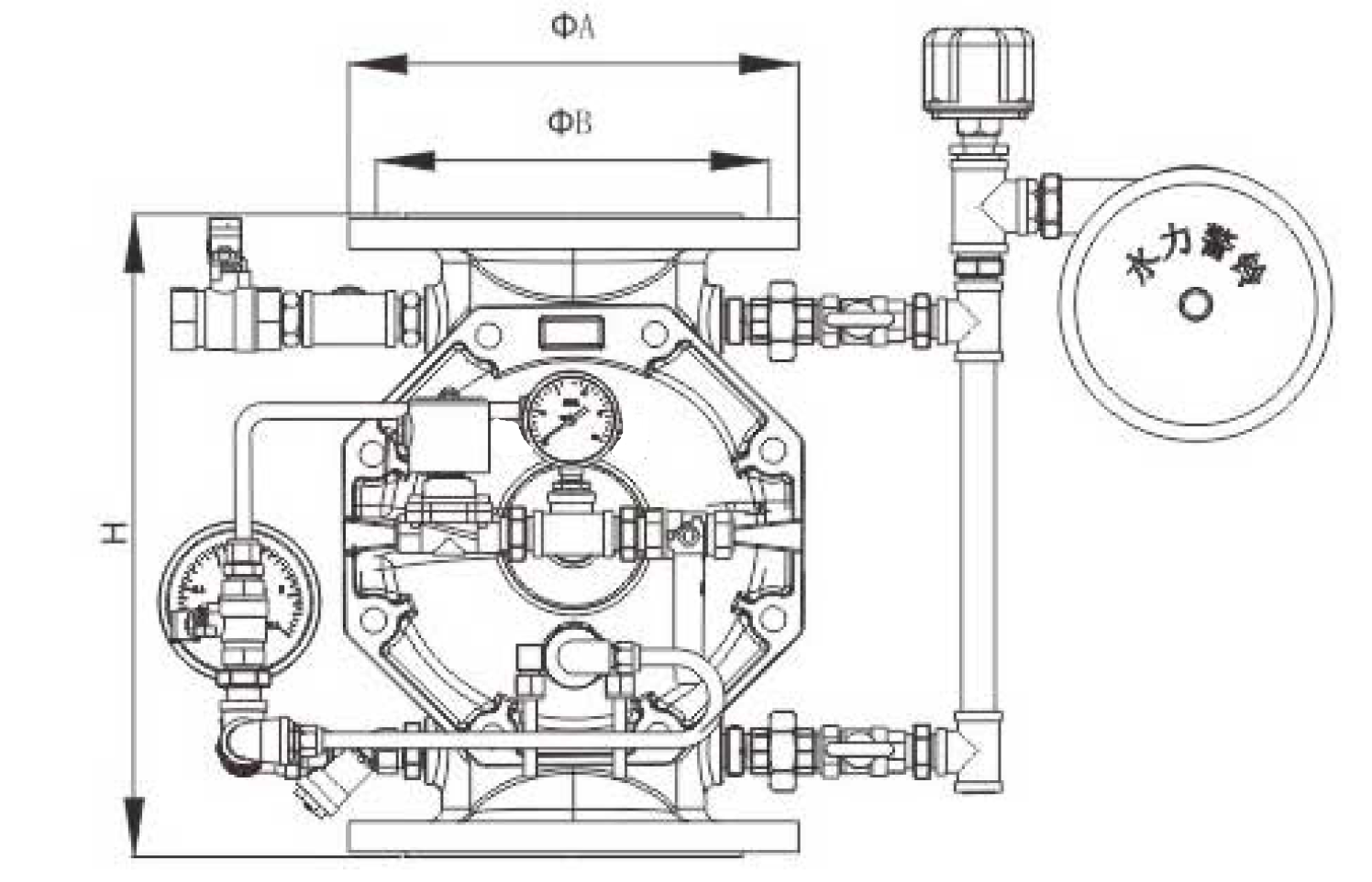

产品尺寸图
主要外形连接尺寸
|
型号 |
DN |
H |
φA |
φB |
螺栓孔 |
|
ZSFM 65 |
65 |
278 |
160 |
145 |
8-φ18 |
|
ZSFM 80 |
80 |
344 |
180 |
160 |
8-φ18 |
|
ZSFM 100 |
100 |
344 |
195 |
180 |
8-φ18 |
|
ZSFM 150 |
150 |
410 |
280 |
240 |
8-φ23 |
|
ZSFM 200 |
200 |
520 |
335 |
295 |
12-φ23 |
|
ZSFM 250 |
250 |
644 |
405 |
355 |
12-φ25 |
|
ZSFM 300 |
300 |
770 |
460 |
410 |
12-φ25 |
